JC-AN5075 喇叭测试天线

发布时间:2020-03-25 16:43:34浏览次数:

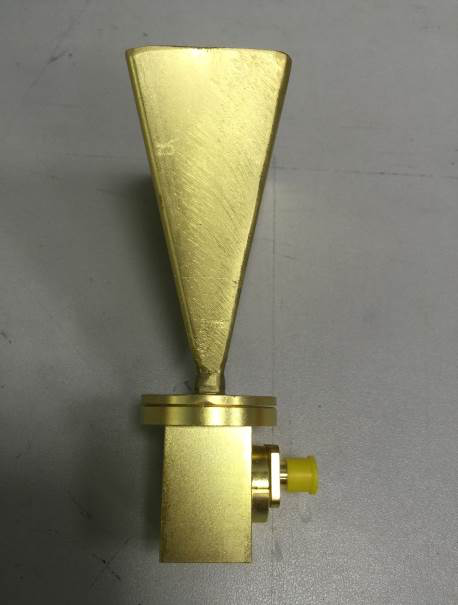

一、JC-AN5075喇叭天线 产品介绍:

JC-AN5075 50Ghz~75Ghz喇叭天线是一款宽频带天线,频率覆盖50GHz-75GHz,驻波稳定,驻波比小于2,体积小巧,做工精良,在毫米波测试中广泛应用。


二、JC-AN5075喇叭天线规格参数(Specification)

 JC-AN5075喇叭天线规格参数型号	JC-50Ghz~75Ghz 频率(Frequency Range)	50~75GHz 增益(Gain)   	50dB @ 50 GHz       60dB @ 60GHz 66dB @ 70GHz      16.7 dB @ 75GHz 驻波比(VSWR)	Typ≤1.5: 1 3dB波瓣宽度(HPBW)	19.2°@50GHz       19.9°@ 60 GHz 20.8°@ 70GHz    20.5 °@ 75 GHz 极化方式(Polarization)	线极化 端口阻抗(Zo)	50 Ohm  射频接口(RF Connector)	1.85Connector(F) 尺寸(Dimension)	(L) 60 x  (W) 35 x  (H) 100 mm

三、 JC-AN5075喇叭天线驻波测试(VSWR)结果

 JC-AN5075喇叭天线驻波测试(VSWR)结果

三、 喇叭天线增益测试(VSWR)结果

三、 喇叭天线增益测试(VSWR)结果
